百分表原理及使用方法

百分表原理及使用方法

1.结构原理与读数方法

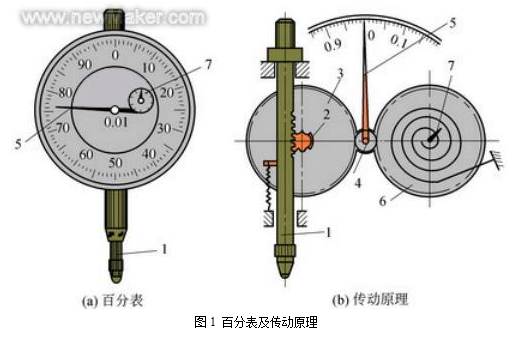

百分表是一种精度较高的比较量具,它只能测出相对数值,不能测出绝对数值,主要用于测量形状和位置误差,也可用于机床上安装工件时的精密找正。百分表的读数准确度为 0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时,通过齿轮传动系统带动大指针5转一圈,小指针7转一格。刻度盘在圆周上有100个等分格,各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动,以便测量时大指针对准零刻线。

百分表的读数方法为:先读小指针转过的刻度线(即毫米整数),再读大指针转过的刻度线(即小数部分),并乘以0.01,然后两者相加,即得到所测量的数值。


2.使用与注意事项

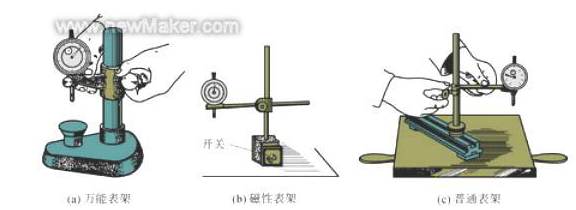

1)百分表的使用 百分表常装在表架上使用,如图2所示。

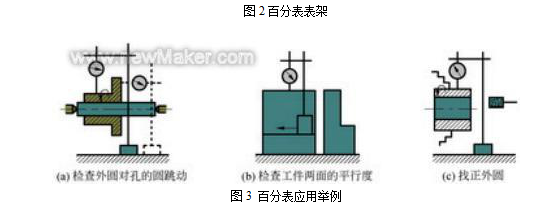

百分表可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等形位误差,也可用来找正工件,如图3所示。

2)注意事项

1)使用前,应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有如何轧卡现象,每次手松开后,指针能回到原来的刻度位置。

2)使用时,必须把百分表固定在可靠的夹持架上。切不可贪图省事,随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。

3)测量时,不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上,也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

4)测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中心线垂直,否则,将使测量杆活动不灵或测量结果不准确。

5)为方便读数,在测量前一般都让大指针指到刻度盘的零位。

6)百分表不用时,应使测量杆处于自由状态,以免使表内弹簧失效
